Linha de Produ??o de Cimento 1500 toneladas/dia
Descrição da Linha de Processamento de Cimento 1500 toneladas/dia:

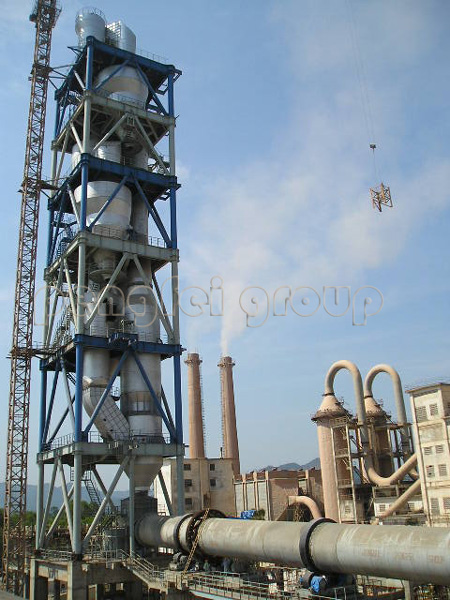

A nossa linha de produção de cimento 1500 toneladas/dia utiliza um novo tipo de processo a seco linha de clínquer de cimento. O forno de φ3.5 × 54m é utilizado como forno rotativo, cuja extremidade está equipada com cinco fases com pré-aquecedor ciclone e furnalha de decomposição.
O seu processo consiste principalmente no esmagamento de calcário, moagem da matéria-prima, homogeneização e armazenamento, calcinação e moagem do cimento. Seguem-se as informações detalhadas.
1. Esmagamento de calcário:
A pedra calcária é esmagada pelo triturador de martelo único, que normalmente é usado para esmagar minérios frágeis de média dureza, como calcário, marga, o xisto, gesso, carvão, etc. É capaz de esmagar grandes minérios em bruto em tamanhos necessários para alimentação, e a sua grelha de descarga pode facilmente eliminar as misturas e terra dos minérios. Um sistema de protecção especial é incorporado na alimentação de ferro, o que pode enviar os metais não esmagados para o dispositivo de alimentação. Desta forma, o operador poderá parar a máquina atempadamente para resolver o problema quando ouvir um som de metal estranho.
Nesta linha de produção de 1500 toneladas/dia, usamos o britador de martelo único TKPC16.18 O tamanho da alimentação é 800mm, a sua capacidade de produção é de 250t / h, e sua taxa de utilização anual de 25,51%.
2. Moagem da Matéria-Prima:
Para a moagem da matéria-prima, temos um sistema de moagem em moinho vertical HRM2800m.
3. Homogenização e armazenamento da Matéria-Prima:
O nosso silo de homogenização de φ15 × 50mMF integra a matéria-prima homogenizada e faz o armazenamento em um só corpo, a sua capacidade de armazenamento é de cerca de 6500t e com um período de armazenamento com cerca de 2,86 dias.
4. Calcinação:
O sistema de calcinação é composto principalmente por um sistema de linha única de cinco estágios de pré-decomposição CDC, φ3.5 × 54m, um forno rotativo e um novo tipo de máquina suspensa em viga para a refrigeração. A produtividade de clínquer de cimento é de cerca de 1500 toneladas / dia, e o consumo é de cerca de 840Kcal/kg (3511.0KJ/kg). O rácio de resolução de carbonato de cálcio dos materiais de alimentação é superior a 90%. Além disso, o excesso de calor do gás residual é aplicado na secagem de matérias-primas e de carvão em bruto.
O arrefecimento do clínquer é feito pelo avançado refrigerador com um leito de grelha de uma área efectiva de 61.8m2, e uma temperatura de 65 ℃ superior à temperatura ambiente.
5. Moagem do cimento:
Esta linha de processamento de cimento tem 2 de tubos de moagem com φ3.5 × 13m e estão equipados com o separador de poeiras N-1500 tipo O-SEPA para tornar o sistema circulatório de moagem um sistema de alta eficiência. A sua produtividade é de cerca de 50t / h.
Lista dos Principais Equipamentos:
| Não | Nome do Item | Nome, especificações e performance |
Produção (toneladas/h) |
Quantidade(conjunto) | Taxa de utilização anual(%) | Observações |
| 1 | Esmagamento de calcário | Alimentador tipo pesado Especificações: B1250×11500mm Dimensões do alimentador: 800mm Potência: 30KW; | 200～350 | 1 | 25.51 | |
|
Martelo triturador de estágio único Modelo: TKPC16.18 Dimensões do alimentador: 800mm Dimensões do Descargador: ≤25mm; Potência: 355kW |
250 | 1 | 25,51 | |||
| 2 | Pré-homogenização do Calcário |
Stacker-Reclaimer Distância entre os Trilhos: 24m Capacidade total: 142kW Stacker: Stacking method: continuous Stacking layers: >400 Reclaiming method: full-section reclaiming |
Stacking capacity: 600t/h Reclaiming capacity: 250t/h |
1 | ||
| 3 | Moagem da Matéria-Prima |
Moinho vertical: Especificações: HRM2800mm Dimensões do alimentador: ≤40mm; Finura do produto final: 0.080mm Humidade do alimentador: ≤6% Descarga de Humidade: ≤0,5% Potência dos Motores: 1250kW |
130 | 1 | 60,90 | |
| 4 |
Desperdício de Gás no Tratamento do forno e moagem |
Torre de Arrefecimento Especificações: Φ7.5×26m Capacidade de processamento de ar: 400000m3/h Temperatura do ar de alimentação: 340℃ Temperatura do ar de descarga: 150-220℃ |
1 | 82,19 | ||
|
Ventoinha de alta temperatura Fluxo: 400000m3/h Pressão total: 7500Pa Temperatura em operação: 340℃ (temperatura instantânea 450℃) Velocidade de rotação: 1450 rotações/min Potência dos Motores: 1250kW |
1 | 82.19 | ||||
|
Ventoinha de alta temperatura 2350DIBB24 Volume de processamento de ar:300000m3/h 7500 Pa Coletor de pó eletrónico c.BS930 Capacidade de processamento de ar:400000m3/h Concentração de Entrada de pó: ≤80g/Nm2 Concentração de saída de pó: ≤50mg |
1 | 82.19 | ||||
|
Ventoinha de exaustão de gás no final do forno Fluxo: 420000m3/h Pressão total: 1500Pa Temperatura em operação: 150℃ Potência dos Motores: 355kW |
1 | 82,19 | ||||
| 5 | Final do Forno: |
Sistema de pré-aquecedor e fornalha de decomposição com 5 estágios C1: 2-Φ4300mm C2: 1-Φ5600mm C3: 1-Φ5600mm C4: 1-Φ5900mm C5: 1-Φ5900mm Fornalha de decomposição: Φ6300mm |
62.50 | 1 | 82.19 | |
| 6 | Corpo do forno |
Forno rotativo Especificações: Φ3.5×54m Inclinação: 4% Velocidade de rotação: 0.4～3.96r/min Potência dos Motores: 220kW (velocidade ajustável DC) |
62.50 | 1 | 82,19 | |
| 7 | Refrigerador da cabeça do forno de calcário |
Refrigerador da grelha de ar Modelo: LBTF1700 |
62.50 | 1 | 82.19 | |
| 8 | Moagem do cimento |
Tubos de moagem Especificações: Φ3.5×13m Finura do produto final: 320m2/kg Potência do motor principal: 2000kW |
50 | 2 | 58.59 | |
|
Separador de pós Modelo: O-Sepa1500 Volume de Ar: 1500m3/min |
2 | 58.,59 | ||||
| 9 | Embalamento de cimento |
Embalador rotativo de oito-bocas Precisão: ±0.25kg por saco |
90 | 2 | 34.18 |
Fundada em 1994, Jiangsu Pengfei Group Co., Ltd é um fabricante profissional e fornecedor de linhas de produção de cimento de 1500T / dia na China. Além de linhas de produção de cimento 15000 toneladas/dia, fornecemos também clientes no mundo inteiro com linhas de produção de cimento 2500 toneladas /dia, linha de processamento de cimento 100.000 toneladas / ano, equipamentos para pequena produção de cimento, fábrica de moagem de cimento, forno industrial, equipamentos de moagem, trituração, coletor de pó, equipamentos de refrigeração , equipamento de secagem, equipamento de adubo composto, máquina de embalagem, equipamentos químicos e sistema de controlo eléctrico. Com a certificação ISO9000 e CE, os nossos produtos têm sido bem recebidos pelos clientes de cerca de 60 países, tais como Alemanha, Rússia, Brasil, Egito, Irão, Japão, Coreia do Sul, Paquistão, Turquia, Birmânia, Vietname , África do Sul, Colômbia, Bolívia, etc. Se estiver interessado na nossa linha de produção de cimento 1500 toneladas / dia, por favor contacte-nos.
